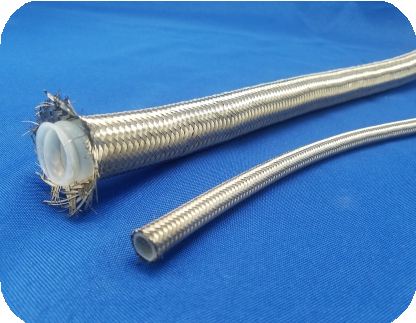

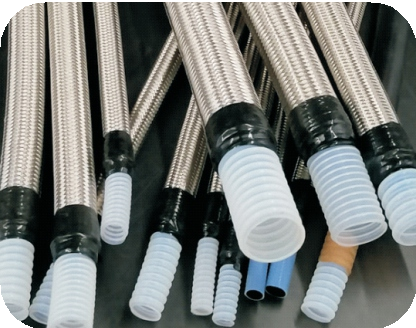

铁氟龙编织波纹管由 PTFE波纹管及单层或双层不锈钢丝外编织层组成，它具有极好的灵活性和抗扭结性，在化学物品运输，高温液压，需要软管紧密分布，高温介质输送和通用应用等有优越的表现。
内管由100%聚四氟乙烯树脂制成，不含任何色素或添加剂。符合食品级FDA和生物医药级USP要求。
编织层由 AISI304 或 316不锈钢丝组成。
温度范围：-65℃至+260℃。
所有编织管皆可增加防静电（含碳）性能。
规格表：
产品编号 |
规格 | 内径 | 外径 | 壁厚 | 工作压力 | 爆破压力 | 最小弯曲半径 | ||||||
(mm) | (inch) | (mm) | (inch) | (mm) | (inch) | （Psi） | （Bar） | （Psi） | （Bar） | (mm) | (inch) | ||
SINHON-513-006 | 1/4 | 6.5 | 0.256 | 11.5 | 0.453 | 0.8 | 0.031 | 1923 | 133 | 5546 | 382.5 | 20 | 0.787 |
SINHON-513-008 | 5/16 | 8 | 0.315 | 12.3 | 0.484 | 0.65 | 0.026 | 1923 | 132.6 | 5324 | 367.2 | 25 | 0.984 |
SINHON-513-010 | 3/8 | 10 | 0.394 | 14.2 | 0.559 | 0.65 | 0.026 | 1849 | 127.5 | 5177 | 357 | 33 | 1.299 |
SINHON-513-013 | 1/2 | 13 | 0.512 | 17.2 | 0.677 | 0.85 | 0.033 | 1627 | 112.2 | 4881 | 336.6 | 42 | 1.654 |
SINHON-513-016 | 5/8 | 16 | 0.63 | 21.6 | 0.85 | 0.9 | 0.035 | 1183 | 81.6 | 3550 | 244.8 | 50 | 1.969 |
SINHON-513-019 | 3/4 | 19 | 0.748 | 25.3 | 0.996 | 1 | 0.039 | 1035 | 71.4 | 3106 | 214.2 | 63 | 2.48 |
SINHON-513-025 | 1 | 25 | 0.984 | 31 | 1.22 | 1 | 0.039 | 740 | 51 | 2219 | 153 | 79 | 3.11 |
SINHON-513-032 | 1-1/4 | 32 | 1.26 | 39 | 1.535 | 1.1 | 0.043 | 710 | 49.96 | 2071 | 142.8 | 125 | 4.921 |
SINHON-513-038 | 1-1/2 | 38 | 1.496 | 45 | 1.772 | 1.45 | 0.057 | 636 | 43.86 | 1775 | 122.4 | 145 | 5.709 |
SINHON-513-050 | 2 | 50 | 1.969 | 60 | 2.362 | 1.5 | 0.059 | 503 | 34.68 | 1479 | 102 | 180 | 7.087 |
